Pistola in legno con elastici

Prendendo spunto dal fantastico tutorial visibile all’indirizzo Tutorial M9 Rubber Band Gun ho deciso di realizzarmi una fantastica pistola in legno con proiettili elastici.
Il tutorial è corredato anche di piani dettagliati di montaggio della pistola, scaricabili all’indirizzo pdf.
Tali piani possono essere stampati e poi ricalcati con una sega a nastro, oppure, come ho fatto io, possono essere tagliati alla cnc, essendo già disegnati a misura.

I piani si compongono di alcuni strati, da incollare tra di loro, di multistrato da 4 mm di spessore.

L’unica cosa a cui bisogna prestare molta attenzione, altrimenti si corre il rischio di dover tagliare più volte le sagome in legno, è che i percorsi nel file pdf non sono tutti chiusi. A prima vista, sembrerebbe di sì, ma se si esegue il taglio ci si accorge che i percorsi di taglio sono calcolati un po’ all’interno e un po’ all’esterno, pregiudicando il corretto allineamento dei pezzi.

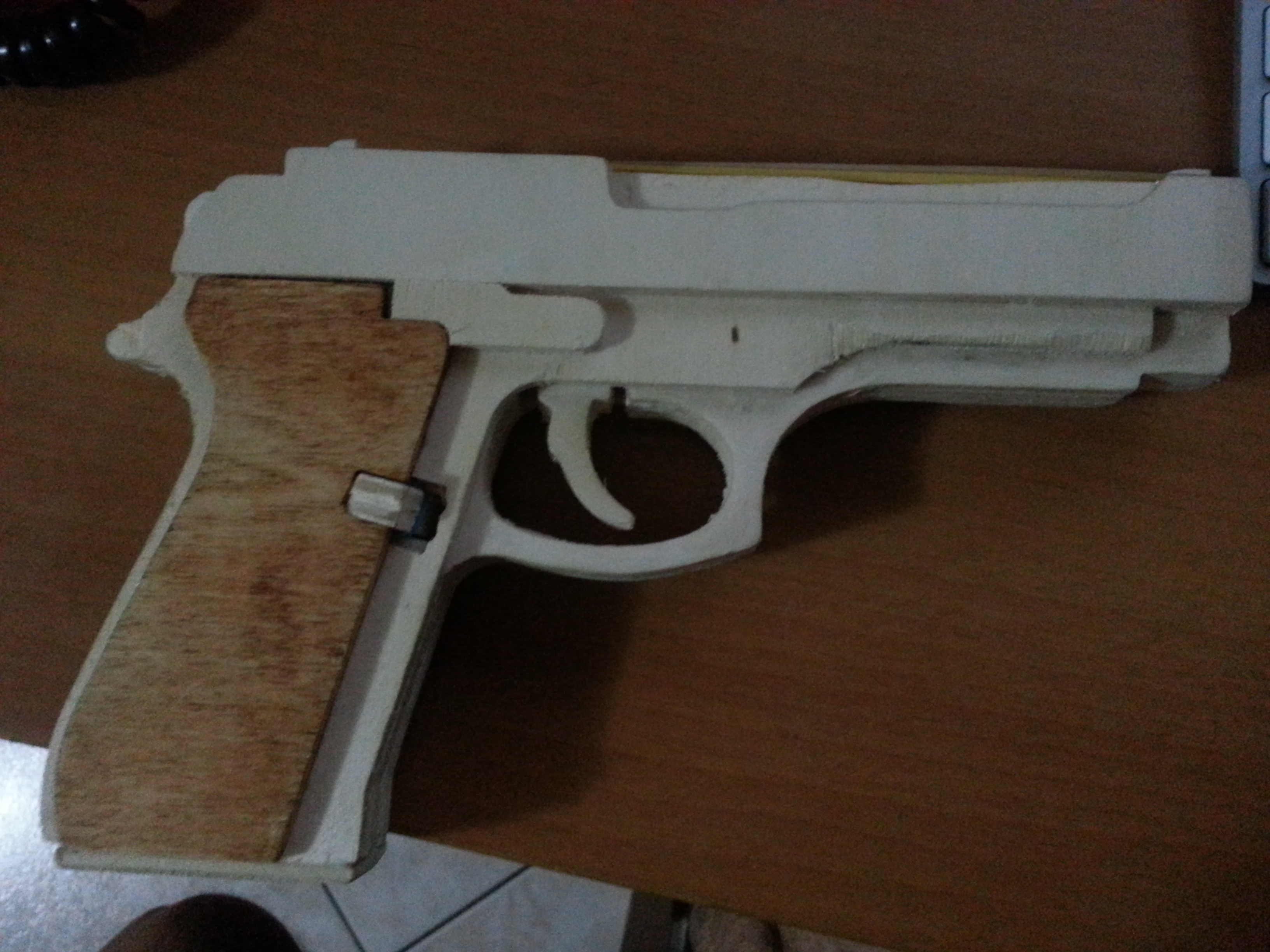

Il risultato è visibile in figura

Pistola a elastici

Pistola a elastici cnc

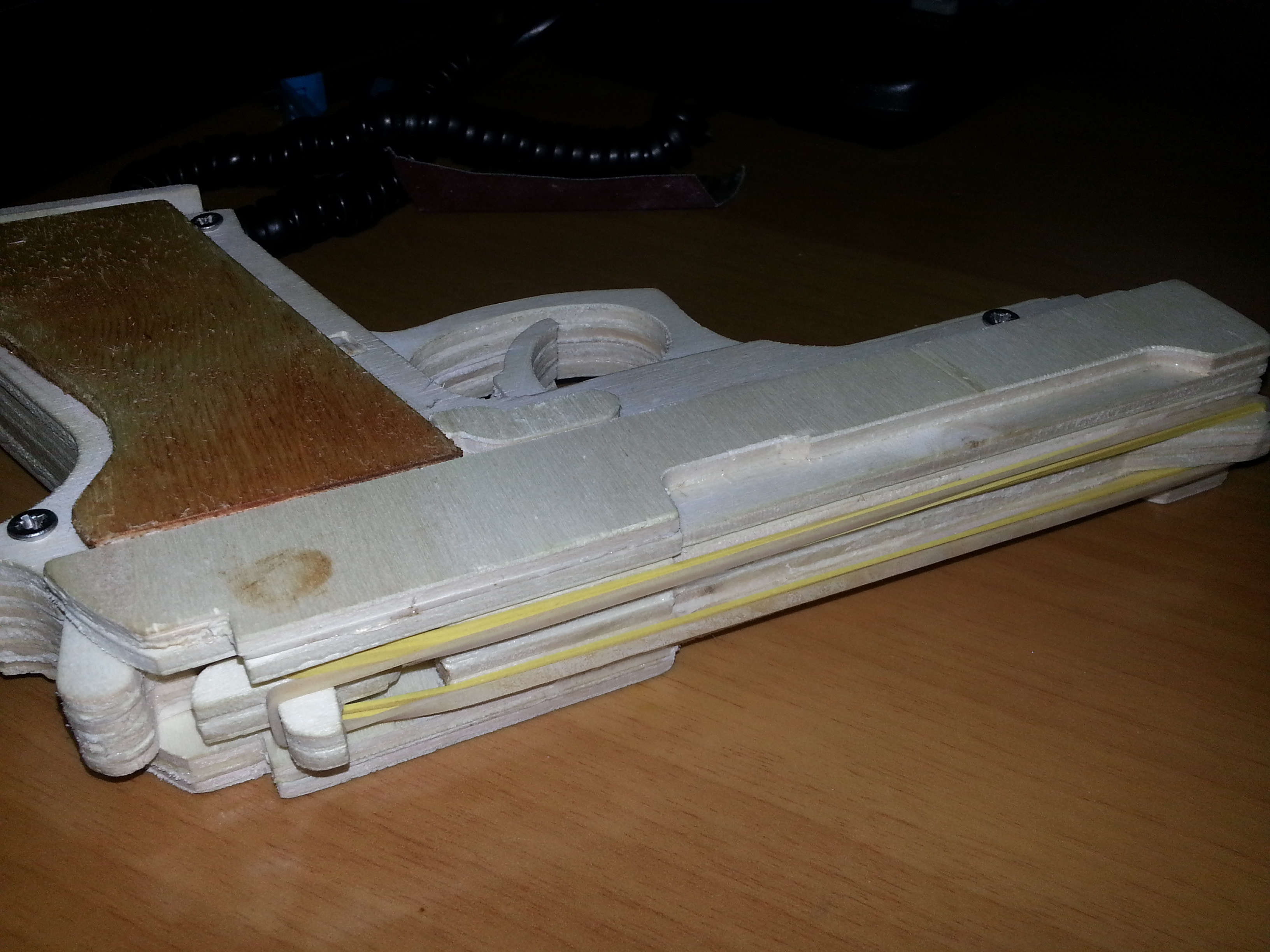

Nella figura sottostante si vede il meccanismo di caricamento degli elastici che, a seconda delle dimensioni, possono arrivare fino a 7-8 consecutivi.

caricamento

caricamento

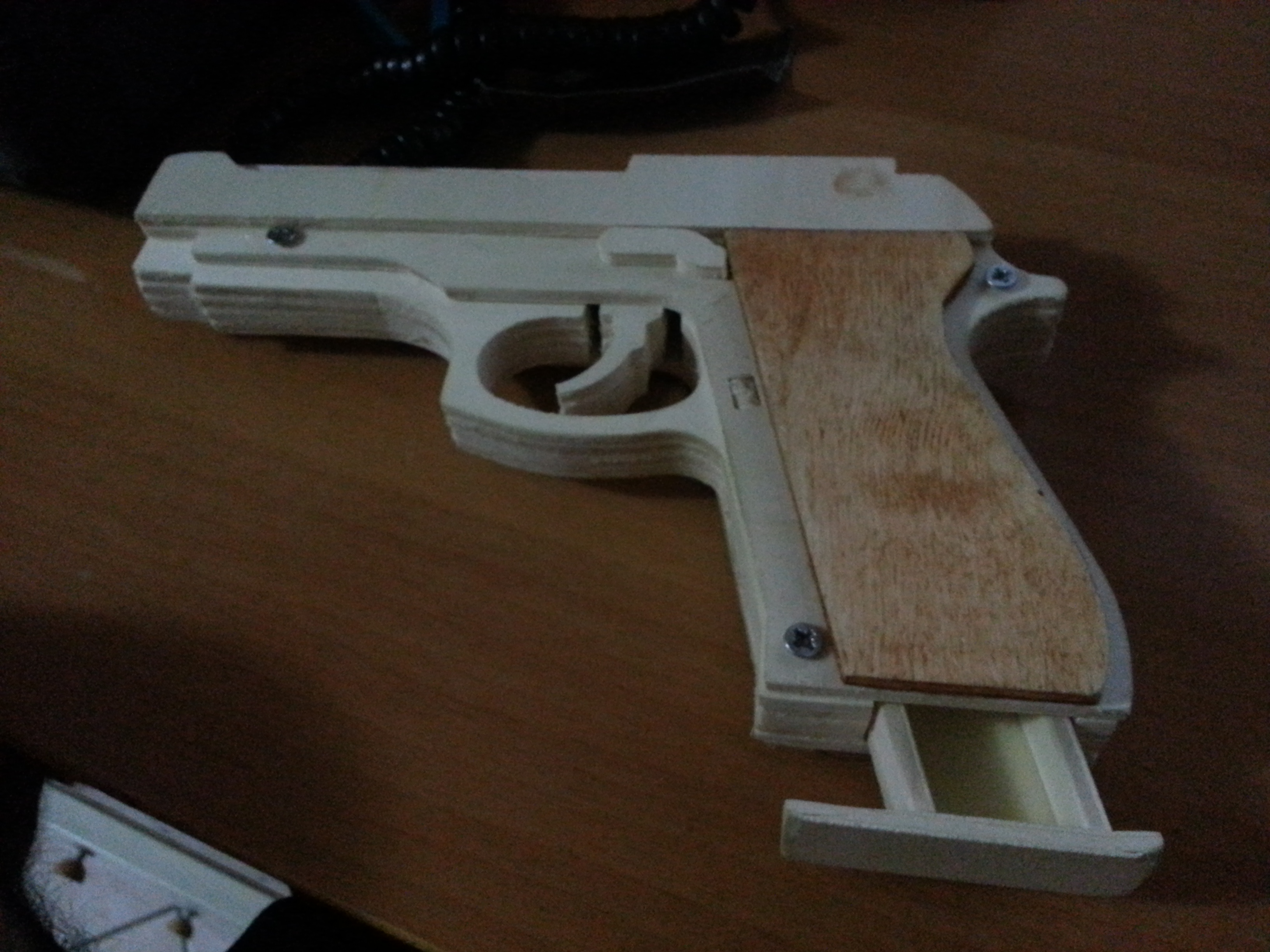

Infine, un particolare del caricatore che permette di installare degli elastici di riserva in caso di emergenza:

caricatore

caricatore
